|
|
|
| 作者：鎢制品生產(chǎn)商、供應商-廈門中鎢在線 文章來源：網(wǎng)絡轉載 更新時間：2015-10-28 8:56:45 |
一維納米WO3的生長機理分析
【中鎢在線新聞網(wǎng)-鎢新聞】
對于水熱法制備出的一維納米W03，研究者們都提出了較為合理的生長過程和機理。J. Wang等提出首先是H2W04分解開始形核，在隨后的晶體長大過程中由于各個方向的生長速率不同以及奧斯特瓦爾德熟化效應的共同作用導致了棒狀納米WO3的形成。據(jù)K. Huang等報道，WO3納米顆粒在長大過程中首先會聚集，而棒狀結構成形后又會分散是因為表面能和無機鹽的作用。X. Chang等也曾報道，除了反應中外界因素的影響，WO3水合物本身固有的特性也對最終形貌的形成產(chǎn)生影響。根據(jù)文獻報道以及本實驗的實驗結果，我們也提出了一維納米WO3的生長機理。
在實驗的水熱制備納米WO3過程中，選擇的輔助劑對所得的納米WO3的形貌產(chǎn)生了很大影響。當濃HCl逐滴加入Na2W04·2H20水溶液時，大量鎢酸聚合物立即產(chǎn)生，同時混合溶液由堿性變?yōu)樗嵝浴Ｆ鋬刹椒磻匠淌饺缦卤硎?
NaW04+2HC1 +nH20——>H2W04·nH20+2NaCl
H2W04·nH20——>W03(crystal nucleus)+nH20

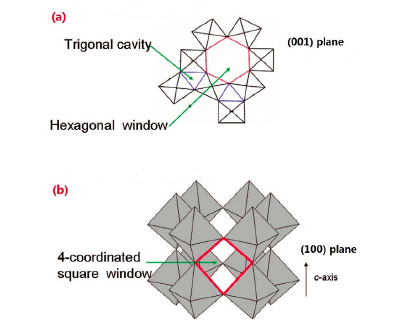

一維納米WO:晶體的形成可以主要分為形核和長大兩個過程。當加入輔助劑后的混合溶液處于溫度為180 0C的反應釜高壓環(huán)境時，根據(jù)鎢酸的基本性質，鎢酸被加熱至100 0C后會失去其中的水分子變成W03·WO3的形核便開始了。W03形核之后，經(jīng)過長大形成主要的納米微晶，在納米微晶的繼續(xù)長大過程中，反應環(huán)境中的介質便發(fā)揮其作用。
氧化鎢制品生產(chǎn)商、供應商：中鎢在線科技有限公司
詳情查閱：www.tungsten-oxide.com
訂購電話：0592-5129696短信咨詢：15880262591
電子郵件：sales@chinatungsten.com
鎢圖片網(wǎng)站：http://image.chinatungsten.com
鎢視頻網(wǎng)站：http://v.chinatungsten.com
鎢新聞、價格手機網(wǎng)站，3G版：http://3g.chinatungsten.com
關注微信公眾號“中鎢在線”，了解每日鎢鉬最新價格
|
| |
| 上一篇文章： 一維納米WO3的形貌分析 |
文章錄入：weimei 責任編輯：weimei |
| 下一篇文章： 一維納米WO3的氣敏性能 |
閱讀量： |
| |
| 【字體：小 大】【發(fā)表評論】【加入收藏】【告訴好友】【打印此文】【關閉窗口】 |
|
|
|
|
閩公網(wǎng)安備35020602000152號
