作為一種重要的鎢化學(xué)品，偏鎢酸銨（AMT）的生產(chǎn)方法除了有中和法與鎢酸鈉轉(zhuǎn)型法之外，還有離子交換法。離子交換法憑借其高效分離和高純度產(chǎn)品制備的優(yōu)勢，成為生產(chǎn)AMT的重要工藝之一。該方法利用離子交換樹脂對鎢酸根離子的選擇性吸附與解吸特性，實現(xiàn)鎢的富集與轉(zhuǎn)化。
離子交換法的核心在于離子交換樹脂，這是一種帶有可交換離子基團的高分子化合物。在含鎢溶液中，鎢酸根離子（如WO?2?或W??O????）與樹脂上的可交換離子（如H?、Na?）發(fā)生交換，被吸附到樹脂上。當(dāng)樹脂吸附飽和后，使用洗脫劑（如氨水）處理，鎢酸根離子從樹脂上解吸，進入洗脫液，形成鎢酸銨溶液，再經(jīng)后續(xù)處理制得偏鎢酸銨。

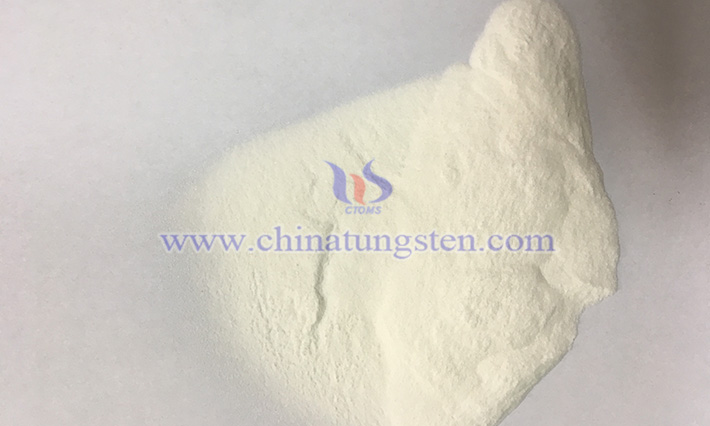

中鎢智造偏鎢酸銨圖片
離子交換法生產(chǎn)偏鎢酸銨的流程包括原料預(yù)處理、離子交換、樹脂洗脫、偏鎢酸銨制備和樹脂再生五個主要步驟。
1.原料溶液預(yù)處理
含鎢原料溶液（通常來自鎢礦浸出液或工業(yè)廢液）需經(jīng)過預(yù)處理：過濾：去除懸浮顆粒、機械雜質(zhì)，防止堵塞樹脂孔隙。pH調(diào)節(jié)：將溶液pH調(diào)至3-7。不同pH下鎢酸根離子的存在形式不同，適當(dāng)pH可優(yōu)化樹脂吸附效率。雜質(zhì)去除：通過化學(xué)沉淀或絡(luò)合方法去除重金屬離子、磷酸根等雜質(zhì)，減少對后續(xù)交換的干擾。
2.離子交換
將預(yù)處理后的含鎢溶液緩慢通過裝有離子交換樹脂的交換柱。鎢酸根離子被樹脂吸附，其他離子隨溶液流出。操作要點：樹脂床層高度一般為1-2米， 流速控制在5-10 BV/h，定期檢測流出液中鎢酸根濃度。
3.樹脂洗脫
用2-5 mol/L的氨水作為洗脫劑，以1-3 BV/h的流速洗脫飽和樹脂。銨根離子與樹脂上的鎢酸根結(jié)合，使鎢酸根解吸，生成鎢酸銨溶液。洗脫持續(xù)進行，直到洗脫液中鎢酸根濃度低于0.1 g/L，確保鎢回收率。

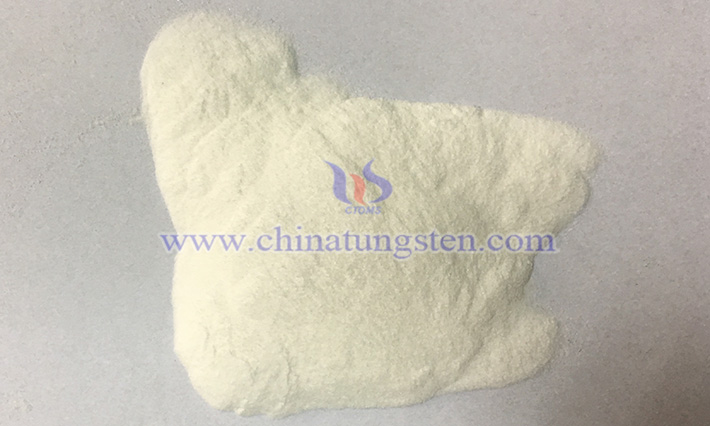

中鎢智造偏鎢酸銨圖片
4.偏鎢酸銨制備
溶液調(diào)節(jié)：分析洗脫液成分，用硝酸等酸將pH調(diào)至2-4，促使鎢酸根聚合成偏鎢酸銨.蒸發(fā)濃縮：在80-100℃、真空度-0.08至-0.06 MPa下濃縮溶液，提高AMT濃度。冷卻結(jié)晶：采用梯度冷卻，先快速降至40-50℃，再緩慢冷卻至室溫，獲得均勻晶體。過濾洗滌：用離心機或壓濾機分離晶體與母液，用去離子水洗滌去除雜質(zhì)。干燥：在80-120℃的真空干燥箱或熱風(fēng)干燥機中干燥數(shù)小時，得到AMT產(chǎn)品。
5.樹脂再生
洗脫后的樹脂需再生以重復(fù)使用：用去離子水沖洗樹脂，去除殘留洗脫液和雜質(zhì)。用1-3 mol/L鹽酸或1-2 mol/L氯化鈉溶液再生，恢復(fù)樹脂的可交換離子。再次用去離子水沖洗至中性，準(zhǔn)備下一次使用。
離子交換法的優(yōu)勢：有效去除雜質(zhì)，產(chǎn)品滿足高端應(yīng)用需求；可處理不同濃度和組成的含鎢溶液，適用范圍廣；樹脂可再生，廢物產(chǎn)生少，工藝較清潔。不足：離子交換樹脂和設(shè)備投資較大；吸附容量有限，需定期再生，增加操作復(fù)雜性；高濃度溶液易導(dǎo)致樹脂快速飽和，影響生產(chǎn)效率。
版權(quán)及法律問題聲明
本文信息由中鎢在線?（51zzhui.com，news.chinatungsten.com）根據(jù)各方公開的資料和新聞收集編寫，僅為向本公司網(wǎng)站、微信公眾號關(guān)注者提供參考數(shù)據(jù)。任何異議、侵權(quán)和不當(dāng)問題請向本網(wǎng)站回饋，我們將立即予以處理。未經(jīng)中鎢在線授權(quán)，不得全文或部分轉(zhuǎn)載，不得對檔所載內(nèi)容進行使用、披露、分發(fā)或變更；盡管我們努力提供可靠、準(zhǔn)確和完整的信息，但我們無法保證此類信息的準(zhǔn)確性或完整性，本文作者對任何錯誤或遺漏不承擔(dān)任何責(zé)任，亦沒有義務(wù)補充、修訂或更正文中的任何信息；本文中提供的信息僅供參考，不應(yīng)被視為投資說明書、購買或出售任何投資的招攬檔、或作為參與任何特定交易策略的推薦；本文也不得用作任何投資決策的依據(jù)，或作為道德、法律依據(jù)或證據(jù)。
