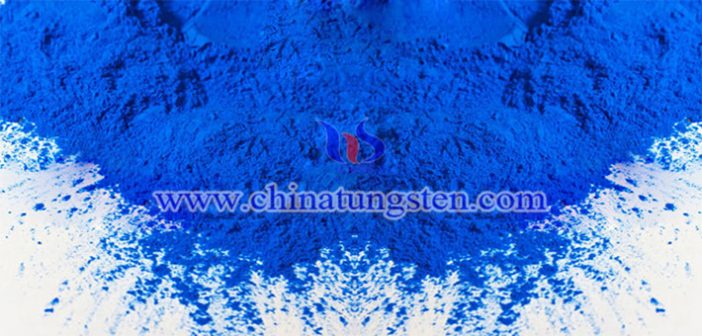

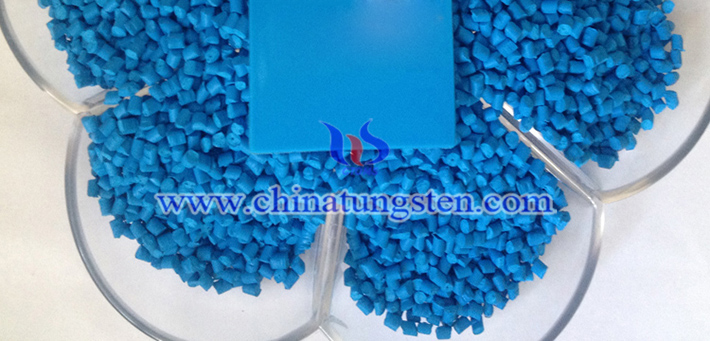

納米藍色氧化鎢粉體可以應用于納米陶瓷色母的制備，從而應用于納米隔熱薄膜的生產。所得該種隔熱材料的可見光透過率大于75%，紅外阻隔率范圍為95~99.9%，紫外阻隔率為98%以上。
以APT為原料，在氫氣氣氛下焙解制取藍色氧化鎢。為制備得到裂縫較多、均勻性較好的藍色氧化鎢，可以設置實驗條件如下：溫度400~500℃，焙解時間30~40分鐘，氫氣流量1.51/min。實驗結果表明，影響藍鎢性能的主要參數是還原的焙解溫度。在400℃下可以獲得裂縫較多、均勻性較好的藍鎢。
更多內容請訪問：
http://www.tungsten-powder.com/chinese/Blue_Tungsten_Oxide.html
